Dymas 32 - Lite
Dymas 32 - Lite è il sistema di acquisizione digitale a 6 canali a basso consumo ed alta risoluzione per il monitoraggio dinamico, sismico e microsismico a breve e lungo termine di opere civili, industriali e monumentali, reti sismiche e microsismiche.

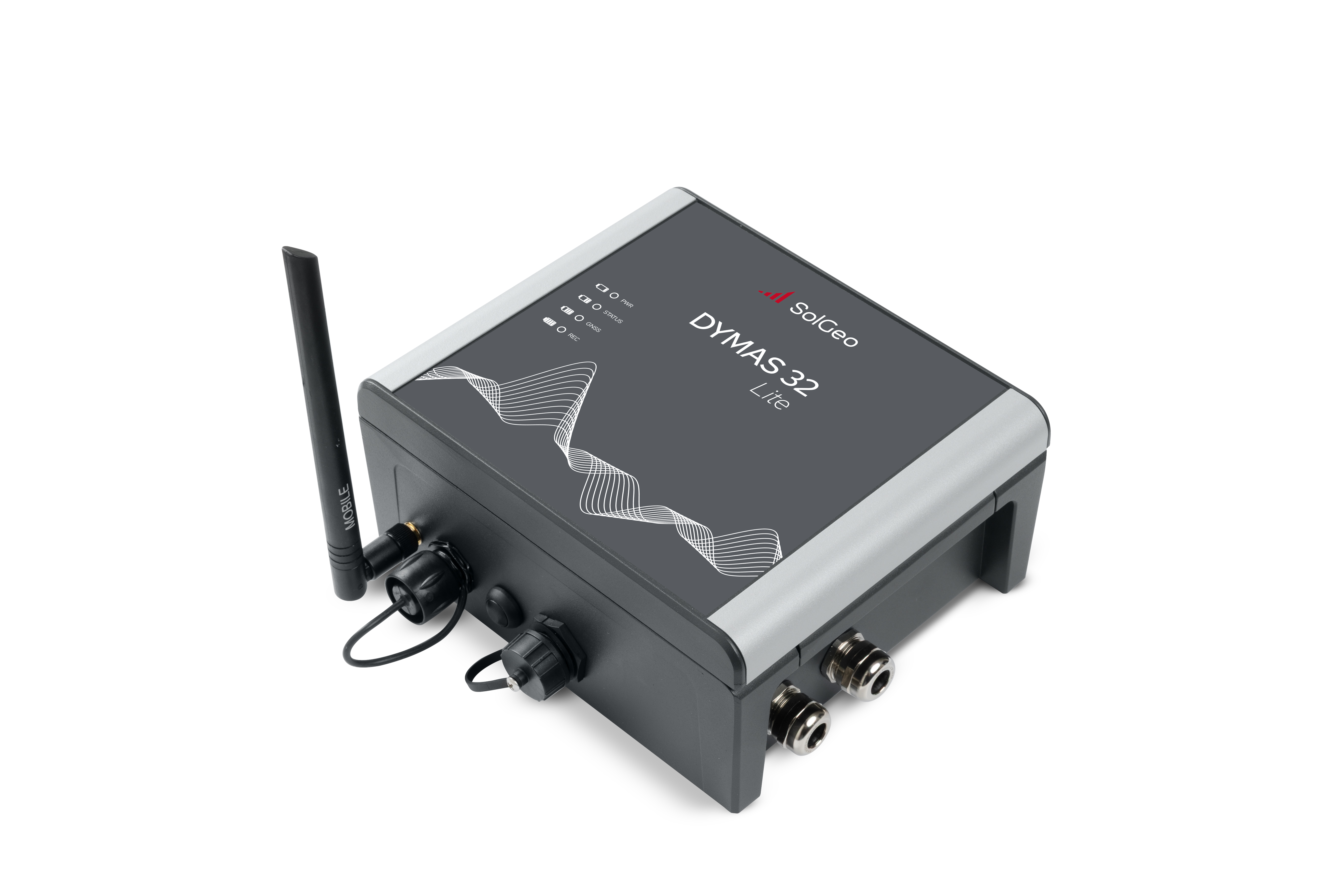

DYMAS 32 - Lite
DYMAS 32 - Lite è un sofisticato sistema di acquisizione dati a 32 bit, progettato per fornire una soluzione completa per il monitoraggio sismico e accelerometrico. L'alta risoluzione, unita al basso consumo energetico e alla flessibilità d'uso, consentono al sistema di operare come registratore digitale per segnali microsismici.
Il cuore del sistema è il modulo di acquisizione a 6 canali che digitalizza i segnali di ingresso e li memorizza su una memoria SD interna.
Registratore multicanale
- 6 ingressi per sensori analogici
- Frequenza di campionamento 10, 25, 50, 100, 200, 250, 500, 1000sps
- Consumo: 3,7W (esclusi sensori)
- Registrazione continua con il protocollo SeedLink. Possibilità di registrare eventi al superamento di soglie configurabili con lunghezza per/post- trigger selezionabile. Registrazione delle statistiche del segnale (min, max, media, RMS) con intervalli selezionabile da 10 a 100s
- Dimensioni (LxPxA) 170 x 200 x 90 mm
- Configuratore web intergrato. SeisComP opzionale.
Miniere e cave
Ponti e infrastrutture
Monumenti
Civile e residenziale
Monitoraggio di dighe
Tunnel
Gas reservoir
Reti sismiche e microsismiche
Applicazioni
- Monitoraggio delle vibrazioni su edifici (UNI9916, DIN4150-3)
- Analisi modale (OMA)
- SHM (Structure Health Monitoring)
- EEW (Earthquake Early Warning)
Configurazioni opzionali
- Ingressi analogici con connettori MIL
- Ricevitore GNSS interno per la sincronizzazione temporale
- Alimentazione PoE (Power over Ethernet)
- Connettività WiFi (Access-Point e Station)
Dettagli
La gestione del dispositivo è effettuata tramite SWC, un’interfaccia utente grafica basata sul Web di facile utilizzo, compatibile con i browser standard sia in ambito personal computer che dispositivi portatili.
• Response file sul sito IRIS NRL repository
• Trasmissione dati a bassa latenza.
• Predisposizione per fissaggio a muro.
• Response file sul sito IRIS NRL repository
• Trasmissione dati a bassa latenza.
• Predisposizione per fissaggio a muro.
Caratteristiche tecniche
Caratteristiche tecniche
| Canali di ingresso | 6 ingressi per sensori analogici |
| Sincronizzazione | Oscillatore interno con deriva di 0,5ppm con sincronizzazione NTP, acquisizione simultanea su tutti i canali |
| Modalità di attivazione evento | Livello di soglia e/o STA/LTA, filtro HP, selezionabile per ogni canale |
| Modalità di registrazione | Registrazione continua con il protocollo SeedLink. Possibilità di registrare eventi al superamento di soglie configurabili con lunghezza per/post-trigger selezionabile. Registrazione delle statistiche del segnale (min, max, media, RMS) con intervalli selezionabile da 10 a 100s. |
| Memoria dati | MicroSD interna da 32GB per 6 canali (fino a 128GB opzionale) |
| Diagnostica | Tensione di alimentazione, temperatura, test dei sensori e livello di carica batteria |
| Alimentazione | Caricabatteria 120/240VAC fornito in dotazione. Possibile alimentazione esterna 10-15 VDC. |
| Consumo energetico | 3,7W (esclusi sensori) |
| Comunicazione | Ethernet, modem 4G integrato |
| Formati dei file | Solgeo EVE, MiniSEED, Ascii, CSV |
| Software di supporto | Configuratore web intergrato. SeisComP opzionale |
Modulo 32 bit
| Convertitore A/D | Indipendente per ogni canale con risoluzione 32 bit, con sovra campionamento e filtro anti-aliasing integrato. |
| Livello di ingresso | 20Vpp, +/-10V ingresso differenziale |
| Risoluzione | 32 bit, 4,6nV LSB @ 20Vpp con guadagno 1 |
| Frequenza di campionamento | 10, 25, 50, 100, 200, 250, 500, 1000sps |
| Risposta in frequenza | DC – fino a 125Hz |
| Gamma dinamica | 142 dB @100 sps, valore di picco / rumore RMS |
| Guadagno programmabile | 1-2-4-8 |
| Filtro anti aliasing | Filtro digitale FIR |
| Verifica dei sensori | Segnale di verifica interno con polarità positiva o negativa |
Configurazioni opzionali
| Ricevitore GNSS | Ricevitore GNSS interno per la sincronizzazione temporale |
| Ingressi analogici | Ingressi analogici con connettori MIL |
| Connettività | Connettività WiFi (Access-Point e Station) |
| Alimentazione PoE | alimentazione PoE (Power over Ethernet) |
Caratteristiche fisiche
| Contenitore | Alluminio verniciato |
| Temperatura operativa | -20 °C - +60 °C* |
| Umidità | 0-100% |
| Dimensioni (LxPxA) | 170 x 200 x 90 mm |
| Peso | 2,5 Kg |
